額定電壓3.8 -220kV交流無間隙復合外套氧化鋅避雷器是用于保護交流輸變電設備免受大氣過電壓和操作過電壓損害的重要保護電器適用于戶內外。

1、環境溫度為- 50°C~ + 50C;

2、海拔高度不超過1000m;

3、長期施加在避雷器上的工頻電壓應不超過其持續運行電壓;

4、最大風速不超過45m/s;

5、地震裂度7度及以下地區。

①. GB 11032交流無間隙金屬氧化物避雷器

②. GB /T 16434高壓架空線路和發電廠、變電所環境污區分級及外絕緣

③. GB50260電力設施抗震設計規范

④. JB/T7617六氟化硫罐式無間隙金屬氧化物避雷器

⑤. JB/T8952交流系統用復合外套無間隙金屬氧化物避雷器

⑥. JB/T10497交流系統用有串聯間隙復合外套金屬氧化物避雷器

⑦. IEC 60099-4交流無間隙金屬氧化物避雷器

⑧.Cigre33/14.05高壓直流換流站無間隙金屬氧化物避雷器使用導則

1、直流參考電壓試驗(U1mA) ;

2、0.75U1mA下直流泄漏電流試驗;

3、局部放電試驗;

4、密封性能試驗;

5、持續電流試驗;

6、工頻參考電壓試驗( 阻性電流1mA下) ;

7、標稱電流下的殘壓試驗;

8、外觀檢查。

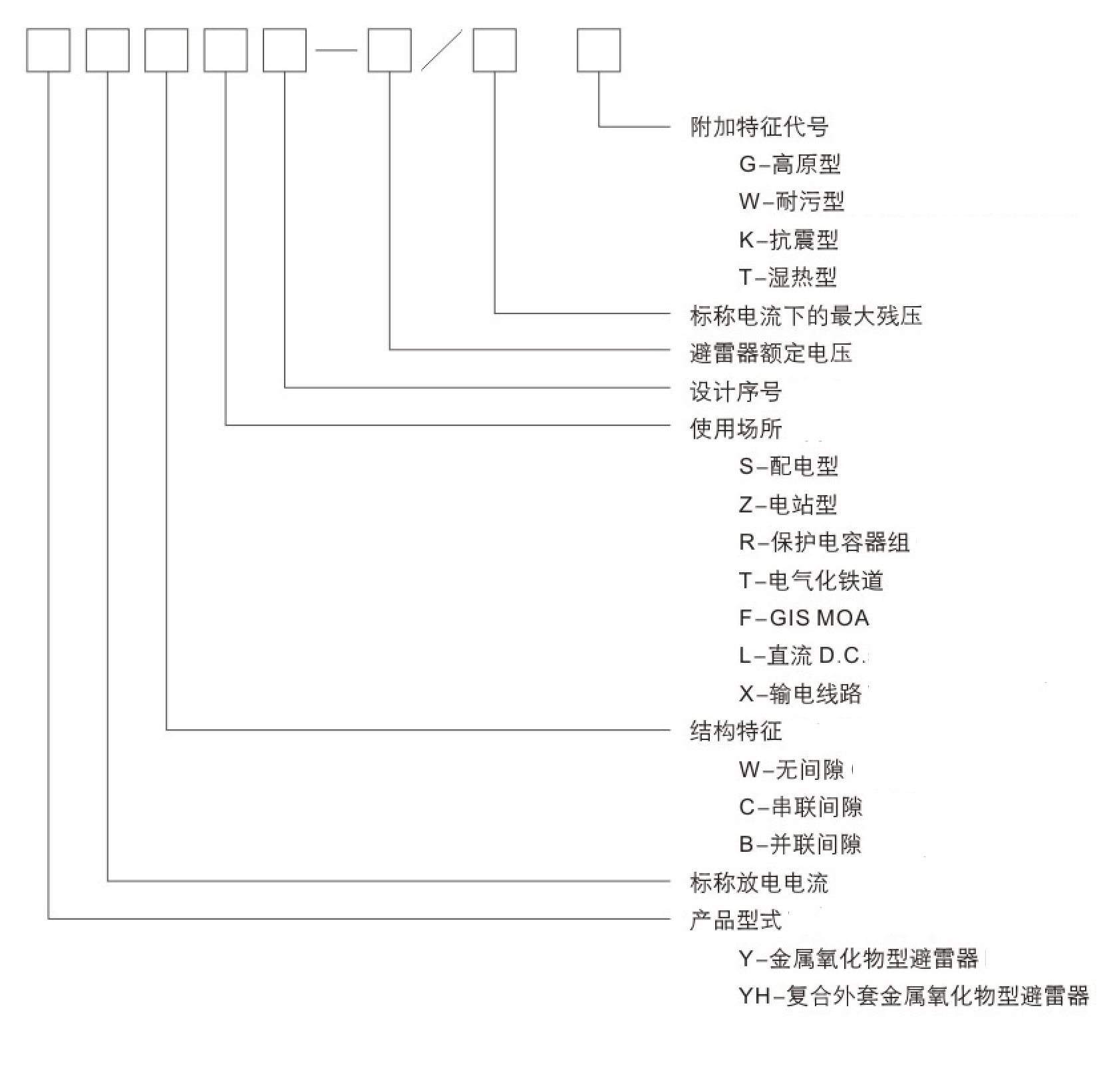

1、產品型號

2、結構類型

3、環境要求(污穢等級、海拔高度等)

4、要求的附件(計數器、監測儀、脫離器等)

5、標準規定之外的其它特殊要求
